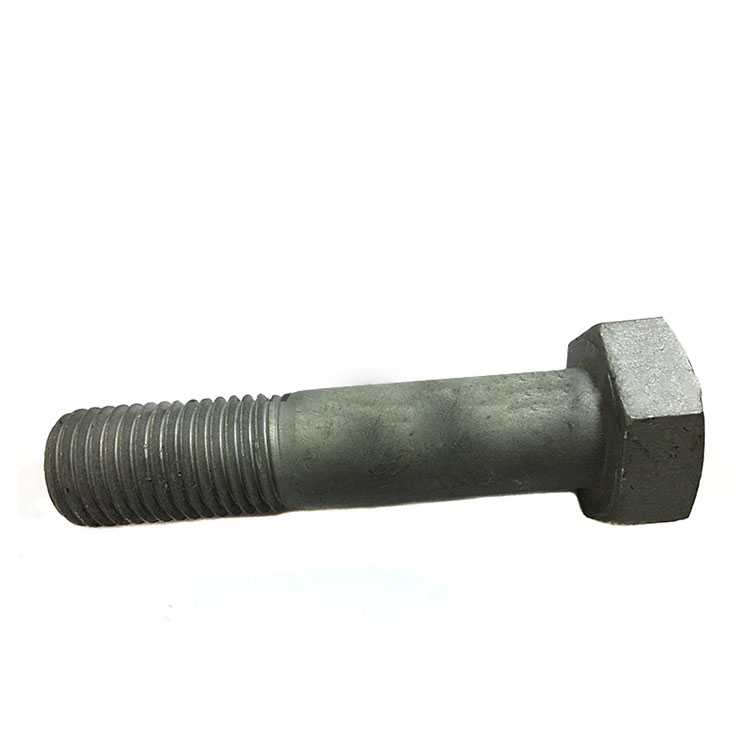

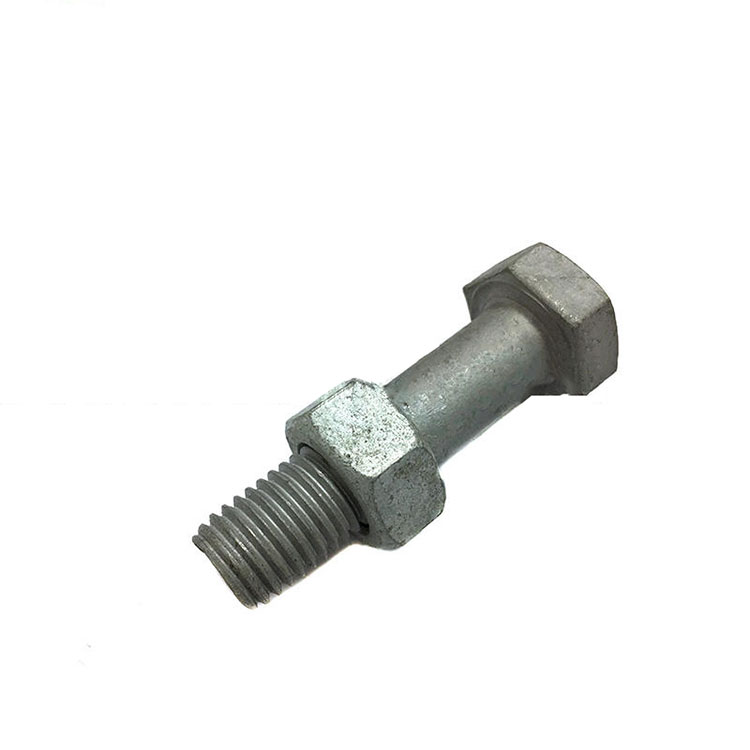

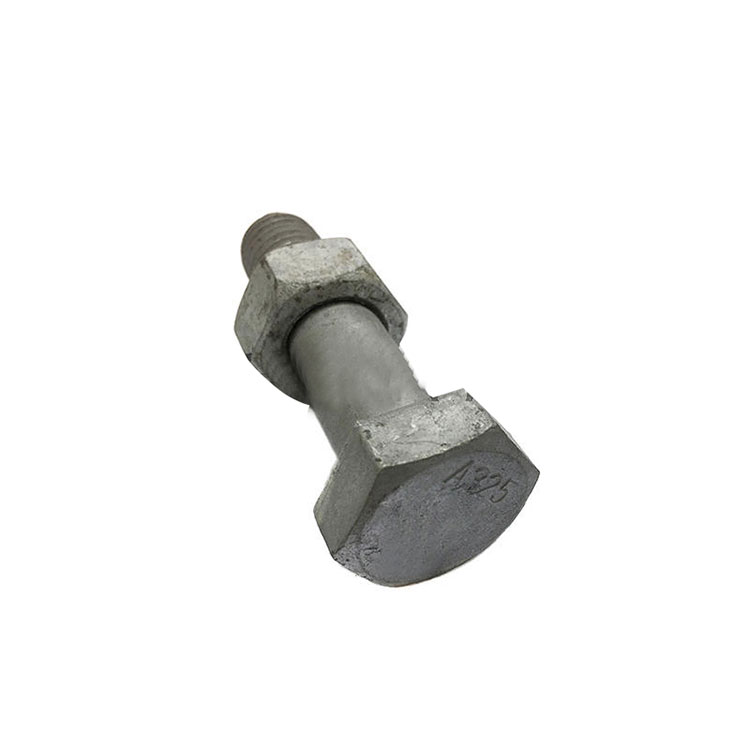

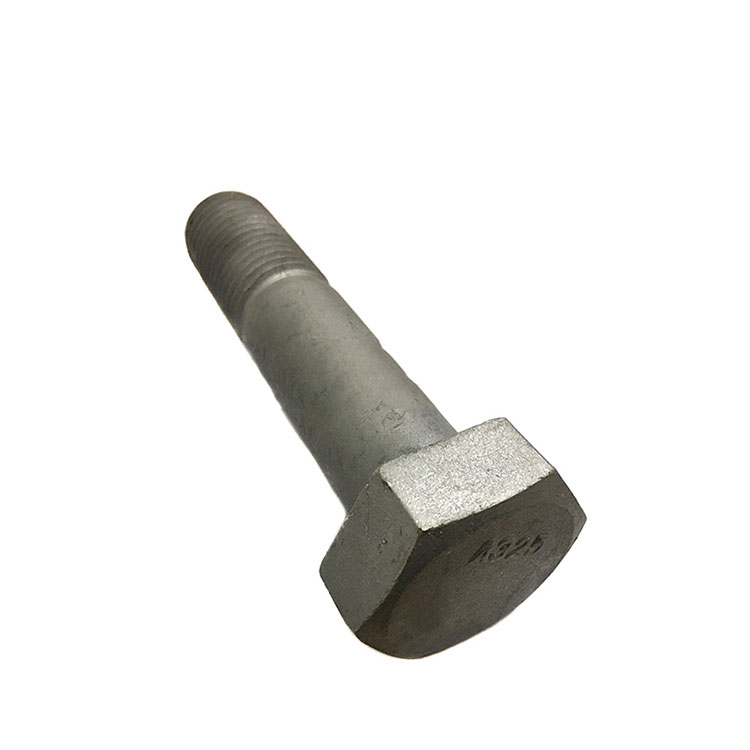

Bolts hex abot duwe sirah sing luwih gedhe tinimbang sirah hex standar (rampung). Baut hex abot standar digawe saka baja karbon rendah nganti pertengahan. Sirah gedhe nawakake permukaan bantalan sing luwih gedhe sing nyebarake beban clamping ing wilayah sing luwih gedhe.
Bolts struktur hex abot dirancang kanggo sambungan struktur baja-kanggo-baja. Akibate, padha biasane cendhak banget. Spesifikasi A325 lan A490 ora dimaksudake kanggo aplikasi umum, kalebu baut jangkar. Ing aplikasi kasebut, substitusi A449 kanggo A325 lan A354 grade BD kanggo A490 kudu dianggep.
Bolts struktur hex abot dirancang kanggo sambungan struktur baja-kanggo-baja. Spesifikasi ASTM A325 lan A490 nyakup bolt struktur hex abot kanthi kekuatan dhuwur saka diameter 1/2" nganti diameter 1-1/2". Bolts iki dimaksudaké kanggo digunakake ing sambungan struktural lan mulane duwe dawa thread luwih cendhek saka bolt hex standar. Spesifikasi A325 lan A490 ora ditrapake kanggo aplikasi umum.
Spesifikasi ASTM A490 nyakup baja paduan, baja paduan, baut struktur hex abot saka diameter 1/2" nganti diameter 1-1/2" kanthi tensile minimal 150 ksi. Baut A490 padha ing aplikasi lan dimensi kanggo A325 Hex Cap Screws baut struktur hex abot nanging digawe saka baja paduan tinimbang baja karbon medium, ngasilake pengikat kekuatan sing luwih dhuwur.
Toleransi Panjang Bolt | ||||
Nominal Length, ing. | Ukuran Nominal, ing. | |||
1⁄2 | 5⁄8 | 3⁄4 nganti 1 | 11⁄8 nganti 11⁄2 | |
Tekan 6 in. | -0.12 | -0.12 | -0.19 | -0.25 |
Luwih saka 6 ing. | -0.19 | -0.25 | -0.25 | -0.25 |
HEAVY HEX BOLTS - SIFAT MEKANIKAL | |||
sasmita | Ukuran | Tarik ksi min | Ngasilake ksi min |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | Nganti 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Diameter Bolt | D | F | C | H | T | |||||
Dhiameter awak | Jembar Saben Flats | Jembar ing sudhut | dhuwur | Dawane Utas | ||||||
Maks | dhasar | Maks | Min | Maks | Min | dhasar | Maks | Min | dhasar | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
